单片机驱动液晶显示屏的控制系统设计
gzyixian | 2014-05-24 09:02:57    阅读:1180   发布文章

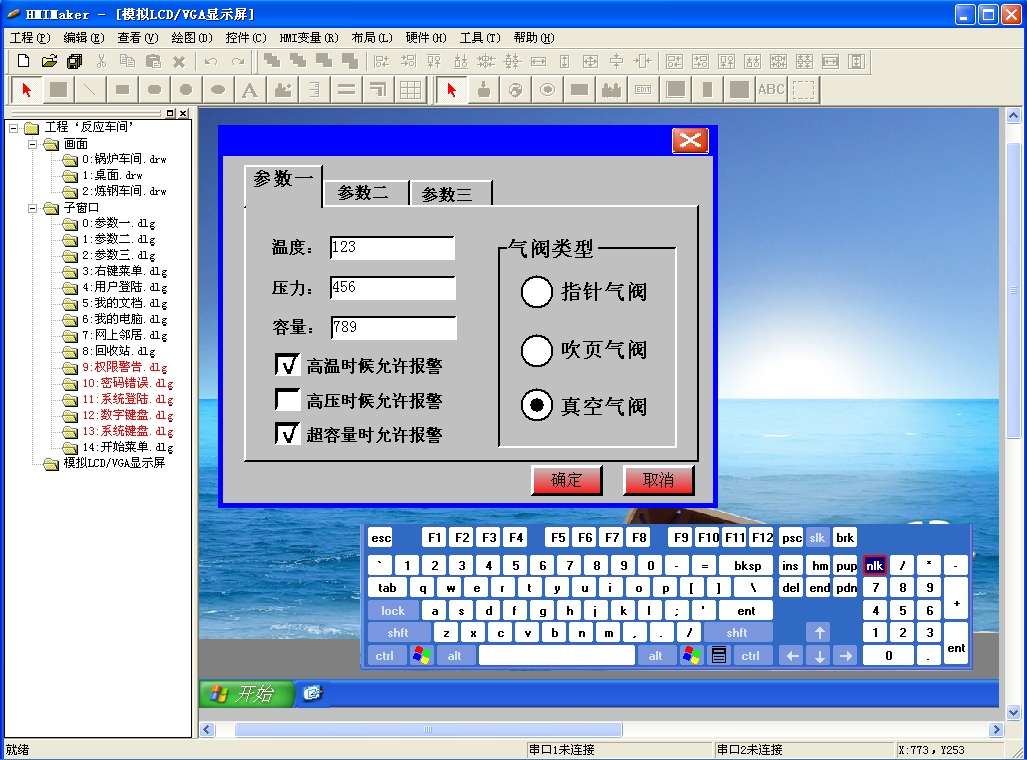

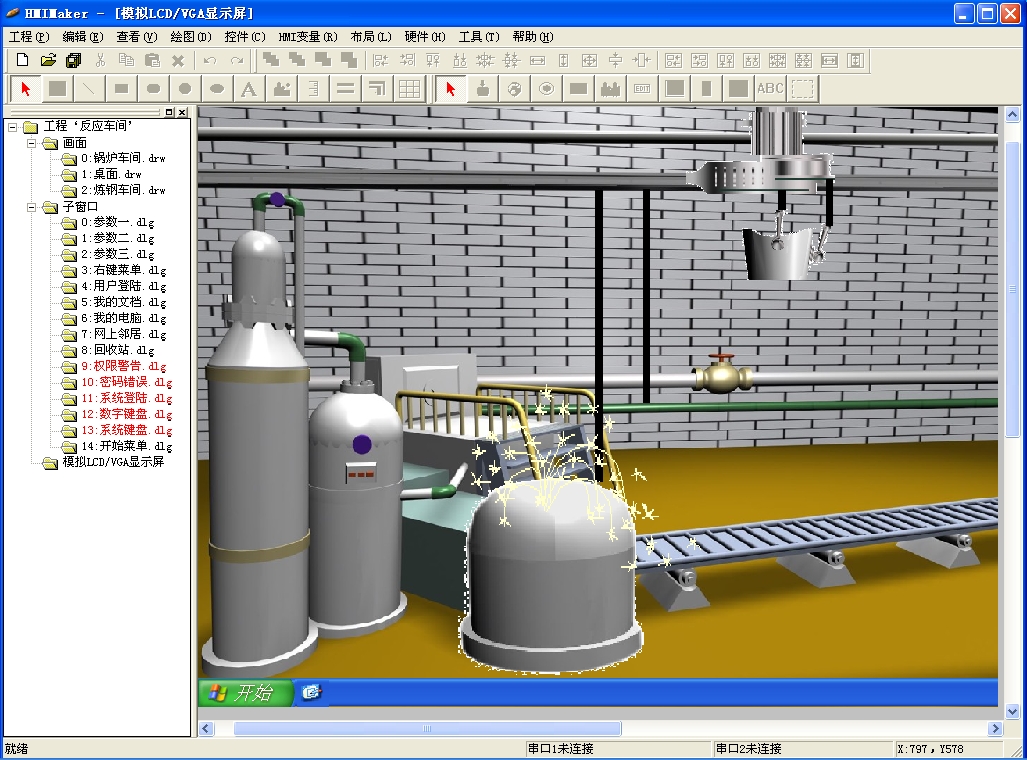

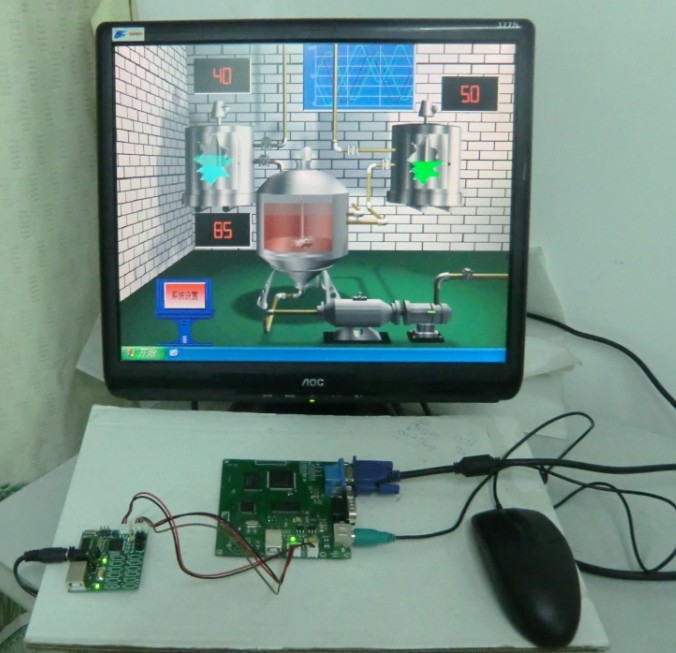

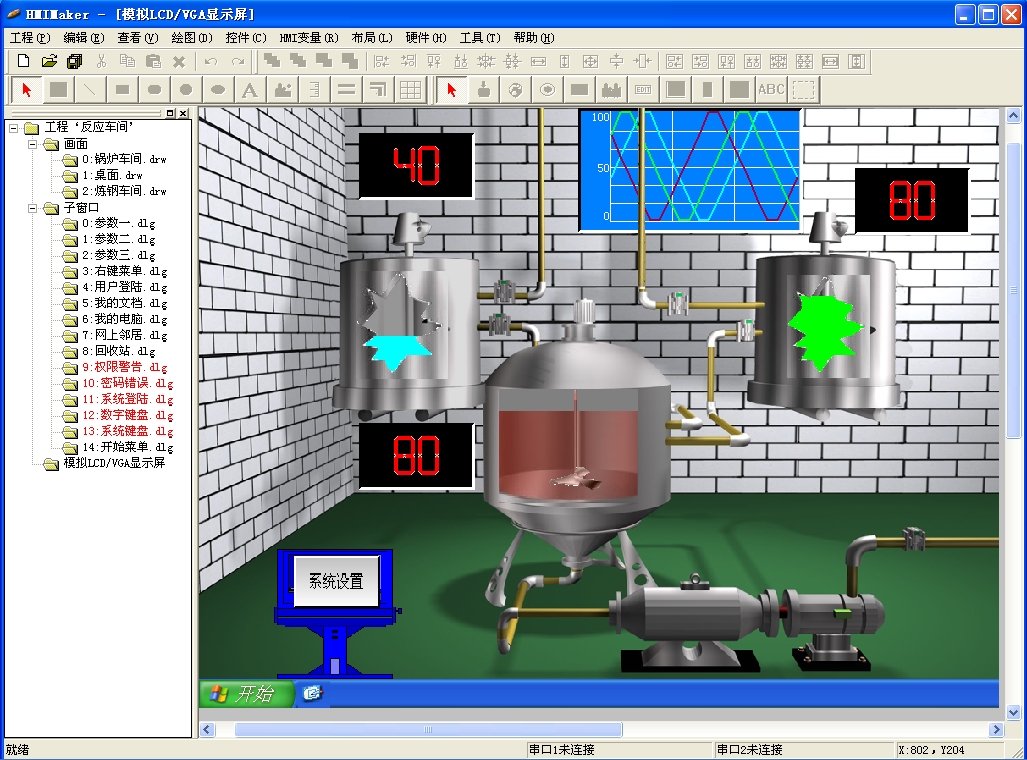

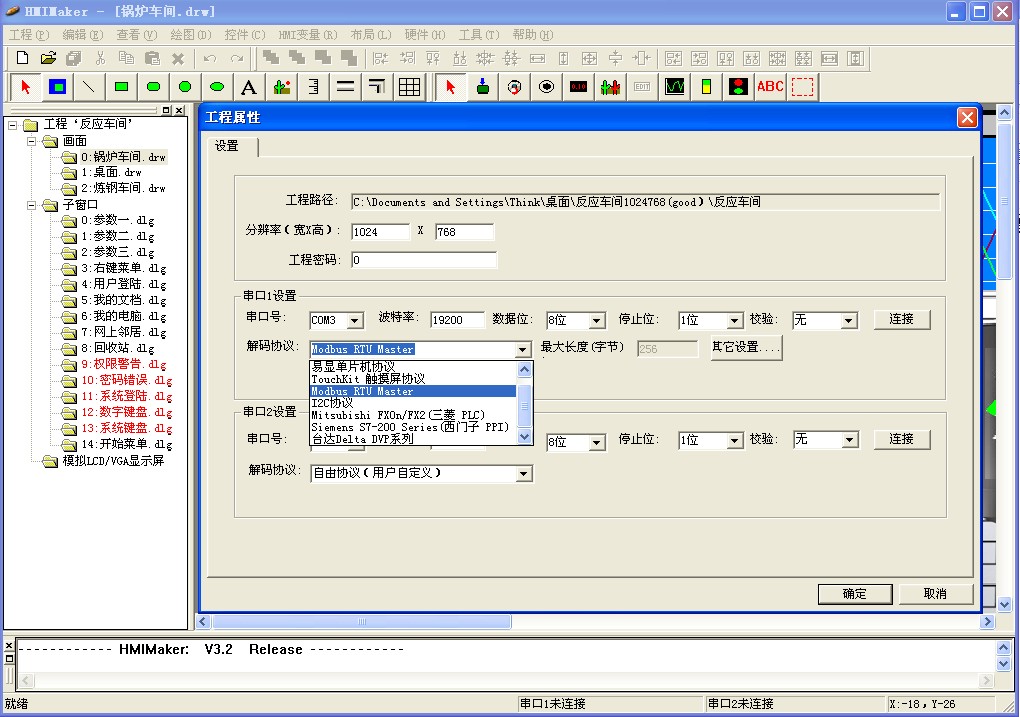

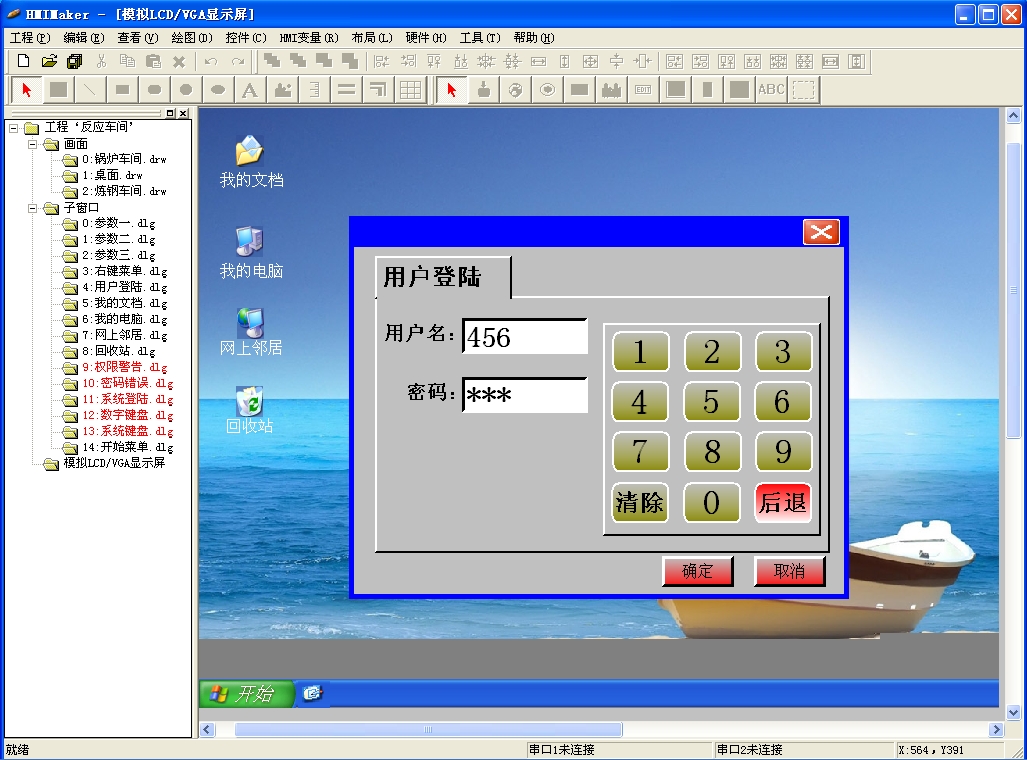

介绍单片机驱动控制液晶显示器(带触摸屏)的控制系统设计实例,支持modbus通讯协议,采用的是51单片机,驱动控制19寸液晶显示器(可以是15寸,17寸,19寸,30寸,52寸,55寸显示器或电视机)。支持单片机TTL电平串口,RS232串口,RS485串口,以太网连接. 液晶显示控制器系统软件使用人机界面组态软件HMImaker开发,主要有操作画面、参数设置画面、参数修改、系统登录画面、状态监控画面等功能,界面可以自由设计开发,组态软件开发显示与操作界面,“0”编程、"所见即所得"、"0"代码、如"制作PPT"一样简单,快速!。

本设计以51单片机作为LCD液晶显示系统控制器为主线,基于单片机8051,采用单片机的C语言来进行软件设计,指令的执行速度快,节省存储空间。为了便于扩展和更改,软件的设计根据单片机的串口通信协议(易显单片机协议),支持modbus通讯协议。采用模块化结构,使程序设计的逻辑关系更加简洁明了。使硬件在软件的控制下协调运作。其次阐述了部分程序的流程图和实现过程。本文撰写的主导思想是软、硬件相结合,以硬件为基础,来进行各功能模块的编写。以下对所开发的用单片机实现LCD液晶显示器控制原理的设计思想和软、硬件调试作了详细的论述。

以下是单片机8051的通讯协议和程序介绍:

#include<Atmel/AT89x52.H>

//定义数据类型(可以是数据结构)

//*************************************************************

void InitUART(void)         //串口初始化使用22.1184M晶体

{

       SCON = 0x50;                 //选择模式1,8位数据格式,使能UART

      PCON |= 0x80;                 //波特率加倍

      TMOD =TMOD| 0x20;                //定时器1:模式2 ,自动装载初值

         //波特率计算公式:TH1=TL1=256-(2*22.1184*1000000)/(32*12*baud)

         //若选115200波特率则TH1=TL1=256-(2*22.1184*1000000)/(32*12*115200)=0xff

         //若选19200波特率则TH1=TL1=256-(2*22.1184*1000000)/(32*12*19200)=0xfa

      TH1 = 0xfa;

      TL1 = 0xfa;

         TR1 = 1;                          //定时器1计数使能

         REN = 1;                //允许串口接受使能

}

/*

******************************************************************

* 名称:    write_byte()

* 功能:    向串口发送一个字节的数据

* 入口参数:i为待发送的字节数据

******************************************************************

*/

void UART_SendByte(unsigned char i)

{

         SBUF=i;          //发送本次数据

         while(TI==0){}//等待发送完毕

    TI=0;

}

#define   m_ReadVarAdr       48          //类型:unsigned int   初始值:40   解释:待读 变量地址

#define   m_WriteAdr         52          //类型:unsigned int   初始值:28   解释:待写变量地址

/////////////////////////////////本文件如有不明白的地方,咨询热线:13829764765. QQ:252631158  /////////

//////////////////////////////////////////////////////////////////////////////////

//unsigned int adr表示需要设置的HMI变量的地址,

//unsigned short nBytes表示需要设置的HMI变量占一个字节的空间,如果是int变量就占4个字节,如果是short变量就占2个字节,如果是char变量就占1个字节

//unsigned char *m_VarP表示你要设置的HMI变量数据源的的指针,指针所指向的内容就是在HMI变量的将要被设置成的内容

//小技巧:有的时候希望通过调用一次SetVariable一次性设置3个int变量的HMI变量,只要这3个int变量的地址是连续的,那么只要让nBytes=3*4=12个字节就OK

void SetVariable(unsigned int adr,unsigned short nBytes,unsigned char *m_VarP)

{

    unsigned char temp;

    unsigned short m_CheckCRC;//命令校验

         UART_SendByte(0x81);       //开始,固定,一个字节

         UART_SendByte(0x0);                  //命令类型,设置变量

         UART_SendByte(0x2);                  //接收方的设备号

         m_CheckCRC=0x81+0x0+0x2;//前面三个字节的校验和

         temp=adr&0xff;

         UART_SendByte(temp);      //地址1

         m_CheckCRC=m_CheckCRC+temp;//每发送一个字节,计算一次校验和

         temp=(adr>>8)&0xff;

         UART_SendByte(temp);      //地址2

         m_CheckCRC=m_CheckCRC+temp;

         temp=0;

         UART_SendByte(temp);      //地址3      固定为0

         m_CheckCRC=m_CheckCRC+temp;

         temp=0;

         UART_SendByte(temp);      //地址4      固定为0

         m_CheckCRC=m_CheckCRC+temp;

         temp=(nBytes)&0xff;

         UART_SendByte(temp);      //个数低8位

         m_CheckCRC=m_CheckCRC+temp;

         temp=(nBytes>>8)&0xff;

         UART_SendByte(temp);      //个数高8位

         m_CheckCRC=m_CheckCRC+temp;

         while(nBytes!=0)

         {

             temp=*m_VarP;

                   UART_SendByte(temp);

                   m_CheckCRC=m_CheckCRC+temp;

             nBytes--;

             m_VarP++;

         }

         UART_SendByte(m_CheckCRC);

         UART_SendByte(m_CheckCRC>>8);

}

//unsigned int adr表示需要查询的HMI变量的地址,

//unsigned short nBytes表示需要查询的HMI变量占多少个字节的空间,如果是int变量就占4个字节,如果是short变量就占2个字节,如果是char变量就占1个字节

//小技巧:有的时候希望通过调用一次ReadVariable一次性读取3个int变量的HMI变量,只要这3个int变量的地址是连续的,那么只要让nBytes=3*4=12个字节就OK

void ReadVariable(unsigned int adr,unsigned short nBytes)

{

    unsigned char temp;

    unsigned short m_CheckCRC;//命令校验

         UART_SendByte(0x81);       //开始,固定,一个字节

         UART_SendByte(0x1);                  //命令类型,查询变量

         UART_SendByte(0x2);                  //接收方的设备号

         m_CheckCRC=0x81+0x1+0x2;//前面三个字节的校验和

         temp=adr&0xff;

         UART_SendByte(temp);      //地址1

         m_CheckCRC=m_CheckCRC+temp;     //每发送一个字节,计算一次校验和

         temp=(adr>>8)&0xff;

         UART_SendByte(temp);      //地址2

         m_CheckCRC=m_CheckCRC+temp;

         temp=0;

         UART_SendByte(temp);      //地址3      固定为0

         m_CheckCRC=m_CheckCRC+temp;

         temp=0;

         UART_SendByte(temp);      //地址4      固定为0

         m_CheckCRC=m_CheckCRC+temp;

         temp=(nBytes)&0xff;

         UART_SendByte(temp);      //个数低8位

         m_CheckCRC=m_CheckCRC+temp;

         temp=(nBytes>>8)&0xff;

         UART_SendByte(temp);      //个数高8位

         m_CheckCRC=m_CheckCRC+temp;

         UART_SendByte(m_CheckCRC);

         UART_SendByte(m_CheckCRC>>8);

}

unsigned char mIndex=0;           //定义一个数据索引

unsigned char mCmdAdrBuf[4];    //定义一个缓冲区用于缓冲HMI变量地址

unsigned char mCmdnBytesBuf[2]; //定义一个缓冲区用于缓冲HMI变量字节数量

unsigned char mHmiVarBuf[4];    //定义一个缓冲区用于缓冲HMI变量m_ReadVarAdr内容,因为该变量是4个字节的int变量

unsigned char mHmiVarCheck[2];

unsigned char mReceiveFlag=0;   //串口中断成功接收到一个HMI变量设置命令标志

unsigned char mState=0;                //命令接收状态

unsigned short mCheckHe;

unsigned int delay=0;//延时变量

void main(void)

{

     InitUART();

          EA=1; //打开中断总开关,

          ES=1; //打开串口中断

          //ET0=1;//打开定时器中断,每隔50MS中断一次

          while(1)  //进入不断循环

          {

             delay++;

                   if(delay>=65535)//延时一段时间(300MS),

                   {

                       delay=0;

                            ReadVariable(m_ReadVarAdr,4); //读取HMI变量命令发出去。本例子中m_ReadVarAdr的地址是48,是一个unsigned int 变量,占4个字节

                   }

                   if(mReceiveFlag==1)//如果接收到数据

                   {

                            mReceiveFlag=0;

                            SetVariable(m_WriteAdr,4,mHmiVarBuf);

                   }

          }

}

unsigned char bufcom1;

void uart(void) interrupt 4

{

         if(RI==0)    return;

                    RI=0;

                    bufcom1=SBUF;//读串口一的上的数据

                    if(mState==0)//阶段0,等待接收0x81,命令开始

                    {

                       mCheckHe=0x81;

                            if(bufcom1==0x81)//如果收到0x81,就进入阶段1

                            {

                               mState=1;

                            }

                            else mState=0;//接收错误,跳回阶段0

                    }

                    else if(mState==1)//阶段1,等待接收0x0,是否是工控机发过来的“设置变量命令”

                    {

                       mCheckHe=mCheckHe+bufcom1;

                            if(bufcom1==0x0)// 是工控机发过来的“设置变量命令”,就进入阶段2

                            {

                               mState=2;

                            }

                            else mState=0;//接收错误,跳回阶段0

                    }

                    else if(mState==2)      //阶段2,等待接收0x2,是否是工控机发过来的设备号

                    {

                       mCheckHe=mCheckHe+bufcom1;

                            if(bufcom1==0x2)

                            {

                               mState=3;

                               mIndex=0;// 先清0索引,为阶段3做准备

                            }

                            else mState=0; //接收错误,跳回阶段0

                    }

                    else if(mState==3)      //阶段3,等待接收地址,4个字节

                    {

                           mCheckHe=mCheckHe+bufcom1;

                            mCmdAdrBuf[mIndex]=bufcom1;

                            mIndex++;

                            if(mIndex==4)  //已经接完4个字节的地址

                            {

                               mState=4;

                               mIndex=0;// 先清0索引,为阶段4做准备

                            }

                    }

                    else if(mState==4)      //阶段4,等待接收字节数,2个字节

                    {

                       mCheckHe=mCheckHe+bufcom1;

                            mCmdnBytesBuf[mIndex]=bufcom1;

                            mIndex++;

                            if(mIndex==2)  //已经接完2个字节

                            {

                               if((mCmdnBytesBuf[0]==4)&&(mCmdnBytesBuf[1]==0))//如果收到的是4个字节数据

                               {

                                        mState=5;

                                        mIndex=0;// 为阶段5做准备

                               }

                               else mState=0; //接收错误,跳回阶段0

                            }

                    }

                    else if(mState==5)      //阶段5,等待接收4个数据

                    {

                       mCheckHe=mCheckHe+bufcom1;

                            mHmiVarBuf[mIndex]=bufcom1;

                            mIndex++;

                            if(mIndex==4)  //已经接完4个字节

                            {

                                     mState=6;

                                     mIndex=0;// 为阶段6做准备

                            }

                    }

                    else if(mState==6)      //阶段6,接收2个数据校验和

                    {

                            mHmiVarCheck[mIndex]=bufcom1;

                            mIndex++;

                            if(mIndex==2)  //已经接完2个字节

                            {

                                     mState=0;  //接收完毕,从头开始

                                     if(mHmiVarCheck[0]==(mCheckHe%256))     //比较校验和低字节

                                        if(mHmiVarCheck[1]==(mCheckHe/256))  //比较校验和高字节

                                          if(mCmdAdrBuf[0]==m_ReadVarAdr%256)  //比较HMI变量地址第0个字节

                                                    if(mCmdAdrBuf[1]==(m_ReadVarAdr/256))  //比较HMI变量地址第1个字节

                                                           if(mCmdAdrBuf[2]==0x0)       //比较HMI变量地址第2个字节

                                                              if(mCmdAdrBuf[3]==0x0) //比较HMI变量地址第3个字节

                                                                  {

                                                                       mReceiveFlag=1;//如果地址和校验和没问题,表示已经成功读到了工控机的m_ReadVarAdr变量

                                                              }

                            }

                    }

                    else mState=0;

}


单片机驱动液晶显示屏的控制系统设计(资料).pdf
